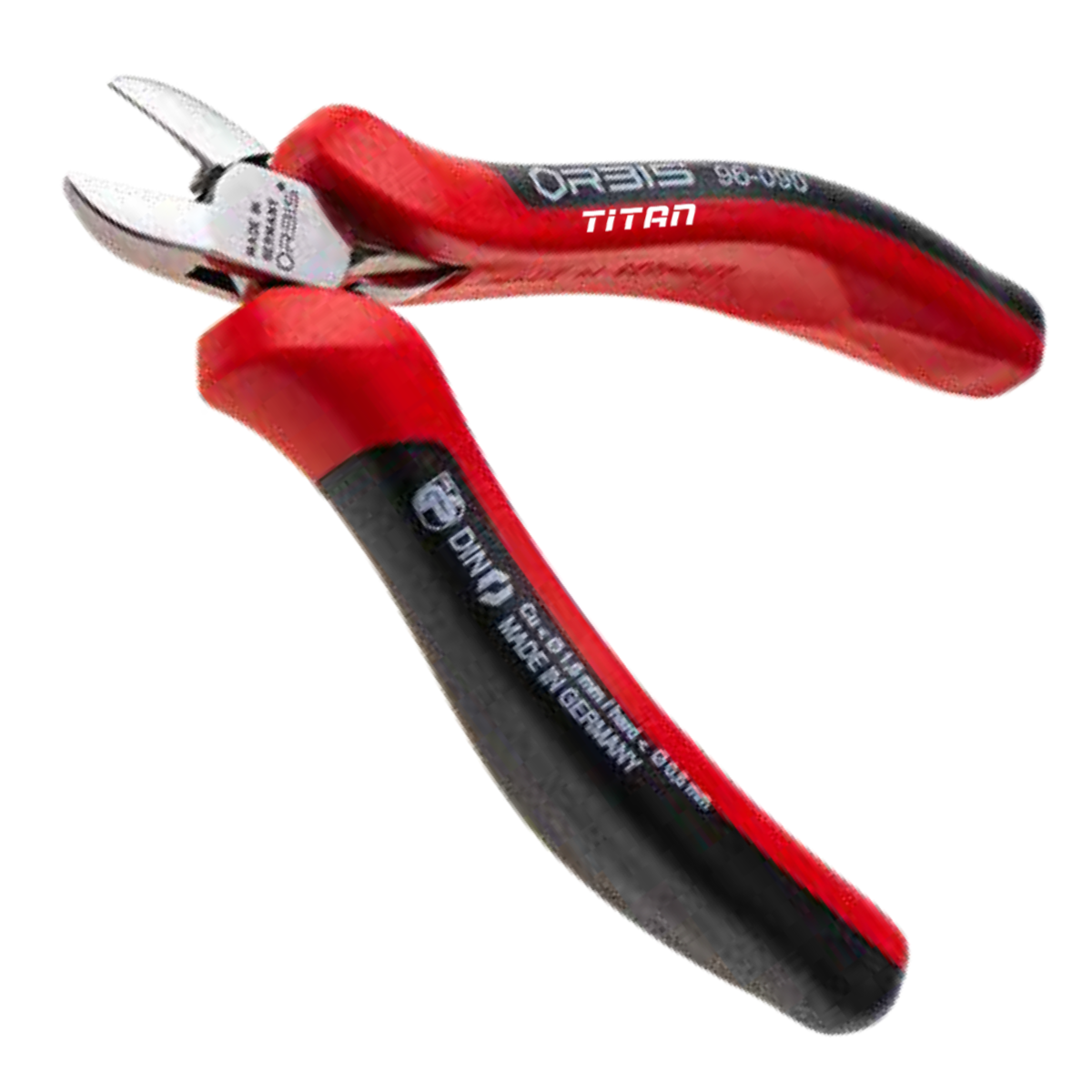

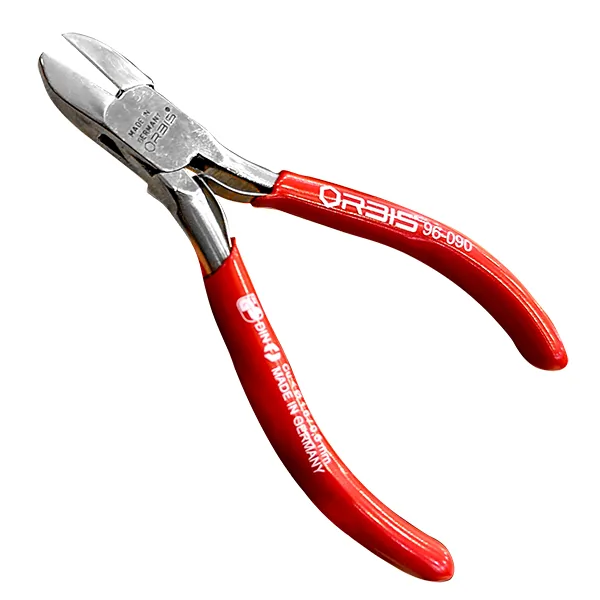

Kìm cắt cạnh ORBIS 96-0900 cho ngành điện – điện tử, sx tại Đức

Kìm cắt cạnh ORBIS 96-0900 được thiết kế chuyên biệt cho các công việc điện – điện tử cần độ chính xác cao trong thao tác cắt dây. Sở hữu đầu tròn, cơ cấu khớp nối kiểu xuyên trục (box joint) và lò xo mở tự động. kìm cho thao tác êm, kiểm soát lực cắt hiệu quả. Kìm tuân thủ tiêu chuẩn DIN ISO 9654 và được chế tạo từ thép carbon C60 chất lượng cao, sản xuất tại Đức.

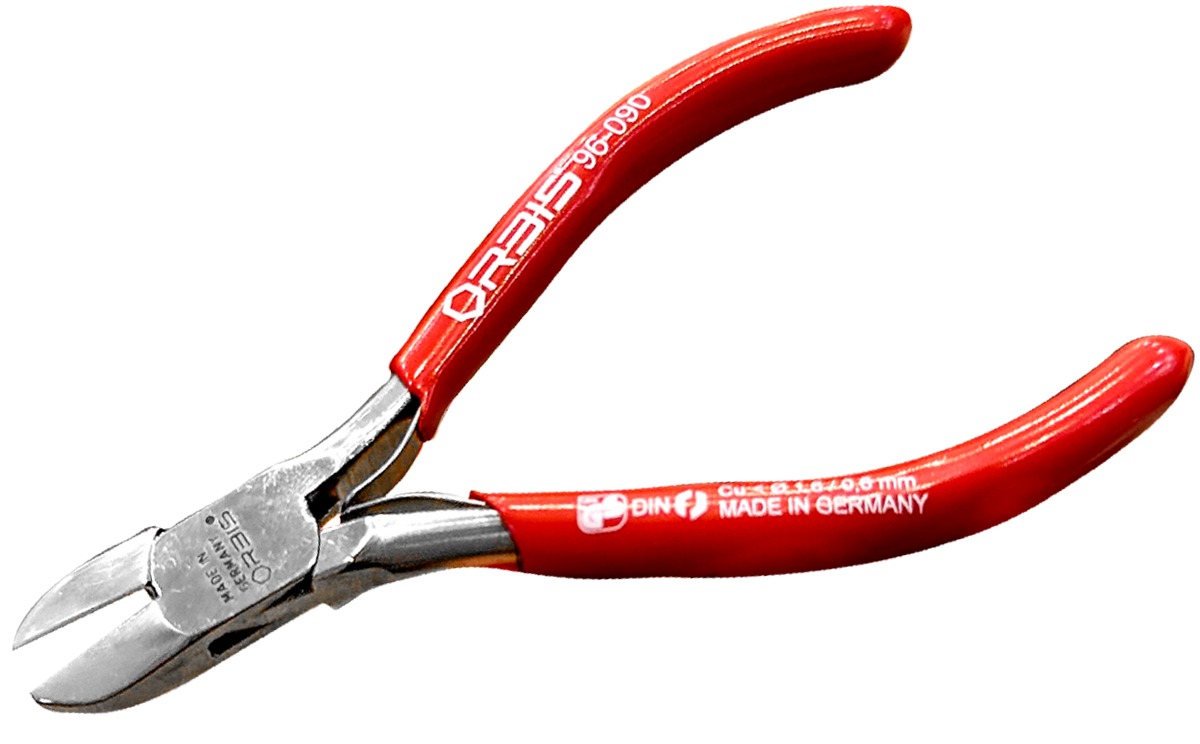

96-0900/43E1	96-0900/4322

Kìm cắt cạnh ORBIS 96-0900 phù hợp cho ứng dụng điện tử chính xác. Đầu kìm tròn và lò xo mở giúp thao tác nhẹ nhàng. Lưỡi cắt được tôi cảm ứng. Cắt được dây đồng hoặc nhôm từ 0,3–1,6 mm, dây cứng đến 0,6 mm. Kết cấu khớp box joint tăng độ ổn định khi làm việc. Thiết kế gọn nhẹ, tay cầm nhựa nhúng PVC đỏ chống trượt. Giúp người dùng kiểm soát tốt trong các không gian vi mô.

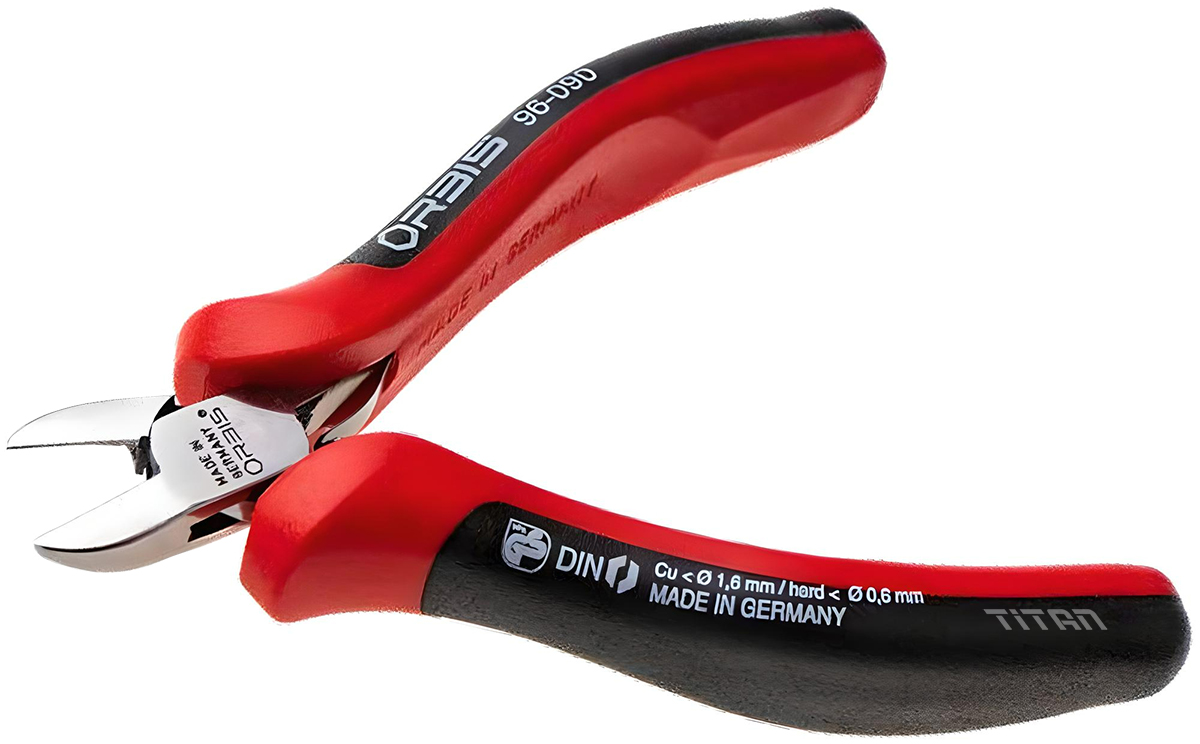

Kìm cắt cạnh ORBIS 96-0900 cho ngành điện – điện tử

• Chiều dài tổng thể: 115 mm (4½”)
• Khả năng cắt dây Cu/Al: Ø 0,3–1,6 mm
• Khả năng cắt dây cứng (H): Ø 0,6 mm
• Trọng lượng: 60 g
• Khối lượng đóng gói: 80 g
• Chất liệu thép: C60
• Cơ cấu khớp: Box joint
• Lò xo mở: Có
• Tiêu chuẩn: DIN ISO 9654
• Xuất xứ: Made in Germany
• Thiết kế nhỏ gọn. Thích hợp thao tác trên bảng mạch hoặc linh kiện điện tử.
• Đầu tròn tránh tổn hại linh kiện khi tiếp cận các khu vực hẹp.
• Lưỡi cắt cảm ứng cứng hóa. Giữ độ sắc lâu dài khi cắt dây mềm và dây cứng trung bình.
• Cơ cấu khớp xuyên trục. Duy trì độ ổn định cao trong quá trình sử dụng lâu dài.
• Tay cầm công thái học. Bọc bằng nhựa nhúng màu đỏ chống trượt.

Mã hiệu 4322 trong tài liệu của ORBIS ứng với loại lưỡi cắt của kìm – cụ thể là:

4322 = Schneide ohne Außenfase. Tức là lưỡi cắt không có vát ngoài, hay còn gọi là lưỡi cắt phẳng (flush cutter). Trong lĩnh vực điện – điện tử. Lưỡi cắt không có vát ngoài rất phù hợp cho các thao tác cần bề mặt cắt bằng phẳng. Tránh làm xước linh kiện xung quanh.

Loại lưỡi này thường dùng để cắt sát chân linh kiện sau khi hàn. Vì không để lại đầu cắt nhô lên như các loại lưỡi có vát ngoài.
Minh họa từ bảng mã của ORBIS: 4322 = không vát ngoài (flush). 43E1 = vát ngoài nhỏ. 43E8 = vát ngoài lớn hơn.

Dưới đây là bảng phân loại kiểu lưỡi cắt (Schneidenformen) ORBIS 96-0900 theo mã hiệu của ORBIS trong tài liệu gốc:

Mã hiệu Kiểu lưỡi cắt tiếng Đức Dịch nghĩa tiếng Việt Đặc điểm sử dụng chính

• 4322 Schneide ohne Außenfase. Lưỡi cắt không có vát ngoài (Flush). Cắt phẳng sát bề mặt linh kiện điện tử
• 43E1 Schneide mit kleiner Außenfase. Lưỡi cắt có vát ngoài nhỏ. Dễ tiếp cận, vẫn giữ mép cắt hơi trồi
• 43E8 Schneide mit Außenfase. Lưỡi cắt có vát ngoài lớn. Cắt khỏe, phù hợp với dây cứng hơn
• 43E9 Mittenschneider. Lưỡi cắt giữa (centre cutter). Cắt đối xứng ở chính giữa
• 43P Scherender Schnitt. Lưỡi cắt kiểu cắt kéo (shearing). Cắt nhẹ tay hơn với vật liệu mềm

Ghi chú:

• Những mã này thường được kết hợp trong mã sản phẩm của các dòng Elektronikzangen (kìm điện tử). Hoặc các mẫu kìm thuộc dòng 96-xxxx như bạn đang dùng với 96-0900.
• Việc hiểu đúng mã cắt là yếu tố quan trọng khi chọn kìm dùng cho hàn linh kiện. Lắp ráp bảng mạch hoặc làm việc ở mức độ tinh vi như chế tác điện tử.
